Описание

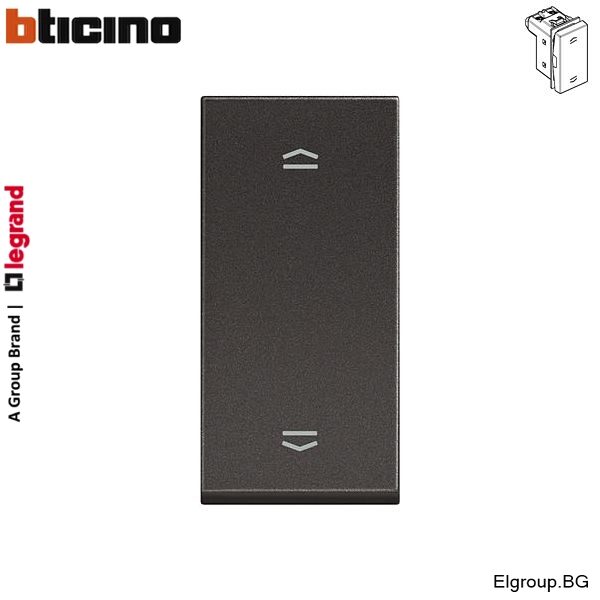

Ключ за щори Classia BTicino е двупосочен превключвател с позиции нагоре – стоп – надолу, предназначен за управление на електрически мотор на ролетни и венециански щори. Той е с 1-модулен формат, номинални параметри 250 V AC, 10 AX и се предлага в бял и черен цвят.
Принцип на действие
- На лицевата страна има два управляващи бутона, чиито положения задават посоката на движение:
- Натискане към нагоре подава захранване към съответния извод на мотора и щората се повдига.
- Поставяне в средно положение 0 прекъсва командата и спира движението.
- Натискане към надолу подава командата за спускане.
Ключът е тип 1-0-2: избира една от двете посоки или изключено положение. Вътрешната блокировка не допуска едновременно подаване на двете противоположни команди към мотора.
Когато се натисне ключът (независимо в коя посока), той остава в устойчива позиция и щорите се задействат. Те се изключват сами едва когато стигнат края на една от двете посоки. Ако искате да ги спрете в произволна позиция, натиснете ключа, за да застане в средата.
Предназначен е за фиксирано управление, а не за кратковременно натискане: избраната позиция поддържа командата към мотора, докато ключът бъде преместен в стоп или в обратната посока. Крайните изключватели на мотора спират щората при достигане на горната или долната крайна позиция.
Белият вариант се вписва ненатрапчиво в светли интериори, а черният е подходящ за контрастни и модерни решения. За завършен монтаж са необходими съвместими носеща рамка, конзолна кутия и декоративна рамка Classia, избирани отделно.
Важно: ключ за щори Classia BTicino е предназначен за вътрешен монтаж. Свързването трябва да се извършва от квалифициран електротехник, съобразно схемата на производителя на мотора.
Технически данни
1. Индекс на защита (при монтирана декоративна рамка): Проникване на твърди тела/течност – IP40
2. Механични характеристики: Тест на удар – IK 04
3. Характеристики на материала:
– Корпус: PC (поликарбонат), Капак на ключа: ABS/PC, Без халоген, UV устойчив
4. Самозагасяване:
– 850° C / 30 s за изолиращи части, държащи части под напрежение на място
– 650° C / 30 s за други части от изолационни материали
5. Електрически характеристики:
– Максимално напрежение: 250 Vac
– Максимален ток: 10А
– Брой контакти: 1NO-COM-1NO (двоен ключ с неутрала в средата)
6. Климатични характеристики:
– Температура на съхранение: -10°C до +70°C
– Температура на употреба: -5°C до +35°C
7. Свързване:
– Тип клема: винтова скоба
– Капацитет на клемата: 2 x 2.5 мм2
– Дължина на оголване: 9 мм
– Съвместими с гъвкави или твърди кабели
8. Съответствие със стандарти: IEC/EN 60669-1
