Описание

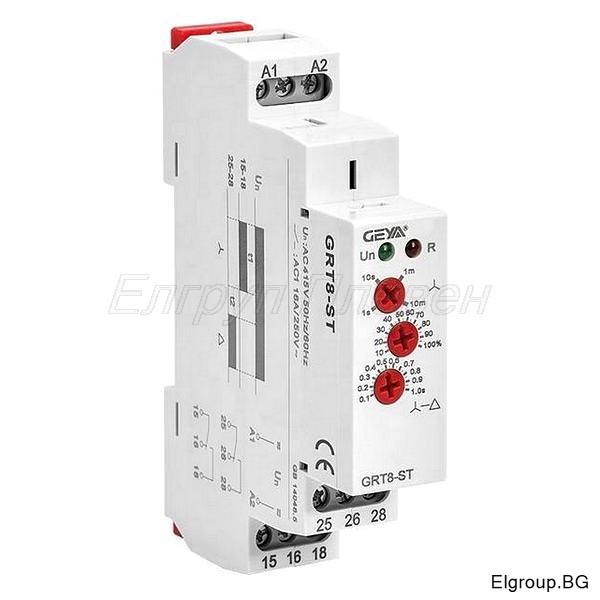

Реле за време „звезда-триъгълник“ РЕГУЛИРУЕМО, Geya GRT8-ST W240 (производител: Zhejiang Geya Electrical Co. – Китай) е електронно реле за време. Предназначено е за управление на електрически двигатели в схема „звезда-триъгълник“. Проектирано да осигури забавен старт на двигателя. Това му свойство го прави полезно при стартиране на големи електрически машини. Така се предотвратят внезапните токови удари, и се удължава животът на оборудването.
Основни функции и характеристики:
Функция: Забавен старт (Delay ON) за мотори в конфигурация „звезда-триъгълник“.
Захранване: Поддържа универсално захранване AC/DC в диапазона от 12V до 240V.
Времеви интервали: Позволява настройка на време за закъснение от 0.1 секунди до 10 минути, разделено на четири времеви диапазона.
Релейни изходи: Има два релейни изхода (SPDT) с номинален ток 16 A при 250V AC или 24V DC.
Индикация: зелен LED за захранване и червен LED за състоянието на изходите
Номинална честота: 50 Hz – 60 Hz
Монтаж: на DIN шина, 1 модул
Работна температура: от – 20°C до + 55°C
Одобрение по стандарт: EN 61812-1, IEC6947-5-1
Datasheet PDF: Спецификация GRT8-ST
Основни настройки:
– Забавен старт: Релето осигурява забавен старт от 0.1 секунди до 10 минути при стартиране на електрически двигатели.
– Разполага с два времеви параметъра на настройка:
1. t1 (звезда): Времето за забавяне при стартиране в режим „звезда“.
2. t2 (триъгълник): Времето за превключване от „звезда“ към „триъгълник“.

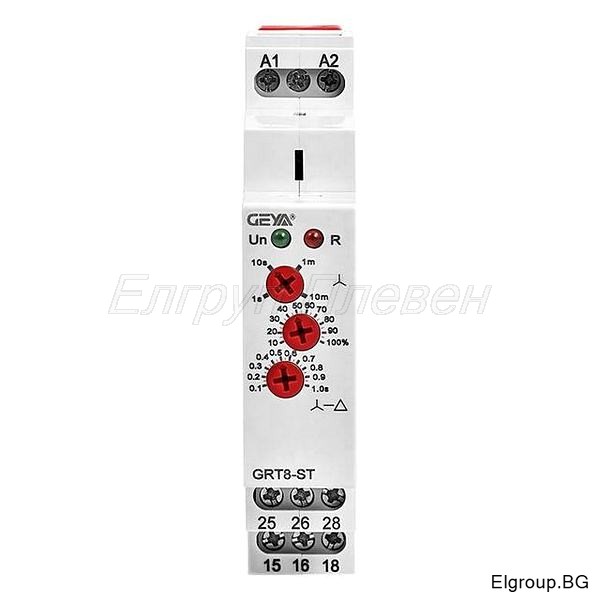

– Избор на времеви обхват при t1: Релето предлага избор от четири времеви обхвата (1s, 10s, 1m, 10m), в които можете да настроите времето за закъснение. Изберете желания обхват с помощта на ротационния превключвател.
– Фина настройка на времето за закъснение при t1: от 10% до 100%, използвайте потенциометъра (ротационния регулатор).
– Настройка на закъснение „звезда-триъгълник“ при t2 – използвайте потенциометъра (ротационния регулатор), за да зададете конкретното време за забавяне. Времето може да варира от 0.1 секунда до 1 секунда.
Примери за избор на закъснение при t1 – избиране на времеви обхват с врътка 1 + избор на % с врътка 2.
– пример 1: Искате да зададете закъснение от 5 секунди. Завъртате врътка 1 на 10s. След това завъртате врътка 2 на 50%, и получавате време за забавяне (10s × 50%) = 5 секунди.
– пример 2: Искате да зададете закъснение от 8 минути. Завъртате врътка 1 на 10m, След това завъртате врътка 2 на 80% и получавате време за забавяне (10m × 80%) = 8 минути.

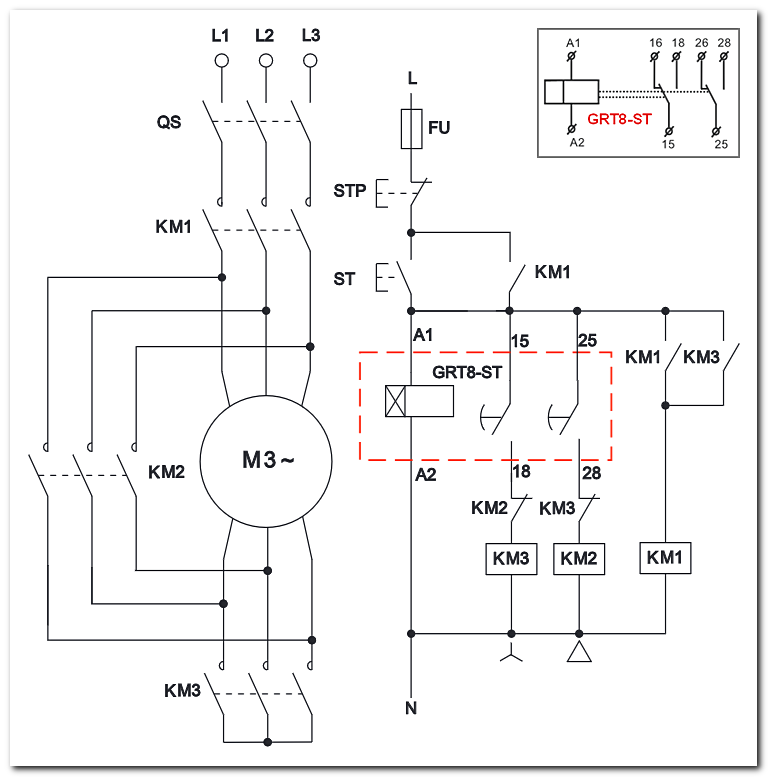

Схема на свързване:
Функционална диаграма:
Реле за време „звезда-триъгълник“ РЕГУЛИРУЕМО, Geya GRT8-ST W240 – подходящо за приложения в индустриални среди, където е необходимо контролирано стартиране на мощни електрически двигатели. То е особено полезно в системи, където натоварването може да предизвика високи пикове на ток при стартиране. Релето осигурява плавно преминаване от „звезда“ към „триъгълник“, което намалява механичните и електрически натоварвания.
PDF каталог на устройствата за електрическо управление Geya ⇒ ТУК
Гаранция 24 месеца.
