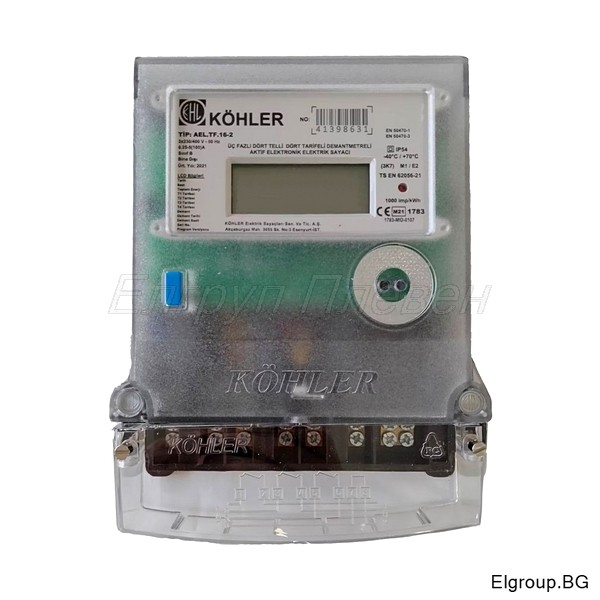

Трифазен двойнотарифен електромер Kohler AEL.TF.16-2 с възможност за 4-тарифно измерване и висок клас точност „B“. Предназначен за активно измерване на електрическа енергия в трифазни мрежи. Уредът измерва консумираната енергия при напрежение 3×230/400 V и честота 50 Hz. Може да регистрира широк диапазон от токове (от около 0,25 A до 90 A в зависимост от конфигурацията). Проектиран е за външен монтаж, с IP54 защитно ниво, което го прави подходящ за инсталиране на сгради или външни табла. LCD дисплеят предоставя ясни показания на измерваните стойности.
Превключването на тарифите се управлява от вграден часовник за реално време (RTC), който е програмиран фабрично за район България. Работи непрекъснато, дори при прекъсване на захранването, благодарение на вградена литиева батерия с живот около 10 години. Когато текущото време съвпадне с предварително зададения час за смяна, електромерът автоматично започва да записва енергията в съответния регистър на дисплея (например T1 за дневна и T2 за нощна).
1. Зимно часово време: • дневна тарифа: от 06:00 до 22:00 ч., • нощна тарифа: от 22:00 до 06:00 ч.
2. Лятно часово време: • дневна тарифа: от 07:00 до 23:00 ч., • нощна тарифа: от 23:00 до 07:00 ч.
Устройството е програмирано автоматично да коригира времето при смяна на сезоните (лятно/зимно часово време), което гарантира точността на отчитането през цялата година.
Настройките на часовника и тарифните зони не могат да се променят от потребителя. Това се извършва само от оторизирани техници чрез оптичния порт на предния панел и специализиран софтуер.
В България, при използване от битови потребители, обикновено се активират и използват само първите две тарифи:
1. Тарифа 1 (T1): Дневна енергия – Отчита консумацията през светлата част на денонощието (обикновено 06:00 – 22:00 ч.).
2. Тарифа 2 (T2): Нощна енергия – Отчита консумацията през нощта (обикновено 22:00 – 06:00 ч.).
3. Тарифа 3 (T3) и Тарифа 4 (T4): Тези регистри са налични хардуерно, но често остават неизползвани (нулирани) или се използват за специфични промишлени нужди (например върхова енергия или специфични зони при промишлени абонати). В реално време на дисплея има малка стрелка или маркер срещу надпис T1 или T2, който показва коя тарифа отчита в момента.
Дисплеят на електромера превключва автоматично между различните показатели. Можете да разпознаете тарифите по кодовете (OBIS кодове), които се появяват вляво на екрана:
• 1.8.0 – Обща активна енергия (сума от всички тарифи).
• 1.8.1 – Енергия по Тарифа 1 (Дневна).
• 1.8.2 – Енергия по Тарифа 2 (Нощна).
• 1.8.3 / 1.8.4 – Енергия по Тарифа 3 и 4 (ако са активирани).
Бутонът на Köhler AEL.TF.16-2 служи за превключване на показанията на дисплея. С него последователно се показват:
• общо потребена активна енергия (kWh),
• енергия по отделни тарифи (T1, T2, T3, T4),
• моментни параметри (напрежение, ток – ако са активни),
• сервизна или диагностична информация.
Бутонът не променя тарифите и не влияе на измерването. Той е само за преглед на данните на екрана.
Техническа спецификация:
• Вид: 3-фазен, 4-проводен, с 4 тарифи.
• Тип: Активен електронен електромер за външен монтаж с измервател на мощност.
• Модел: AEL.TF.16-2.
• Тип на свързване: Директно.
• Референтно напрежение (Un): 3×230/400V.
• Работен диапазон на напрежението: от минимум 3×35V/60V до максимум 3×420V/727V.
• Референтно честота (Fn): 50Hz±5%.
• Клас на точност: B.
• Константа на електромера: 1 000 imp/kWh (импулса на киловатчас).
• Фактор на мощността: от 0 до ±1.
• Стартов ток (Ist): 0,02 A.
• Минимален ток (Imin): 0,25 A.
• Преходен ток (Itr): 0,5 A.
• Референтен ток (In/Ib): 5 A.
• Максимален ток (Imax): 100 A.
• Температурен диапазон: −40∘C до +70∘C.
• Относителна влажност: До 95% (без кондензация).
• Клас на защита: IP54 (подходящ за външен монтаж).
• Клас на механична среда: M1.
• Клас на електромагнитна среда: E2.
• Собствена консумация (напрежителна верига): ≤1W.
• Собствена консумация (токова верига): ≤4VA.
• LCD Екран: 6+3 цифри.
• Оптичен порт: Да (съгласно стандарт IEC 62056-21).
• Комуникация по RS485: Не.
• Скорост на комуникация: 300–19 200 Baud.
• Живот на батерията: ≥10 години (включително за часовника за реално време – RTC).
• Точност на часовника (RTC): 0,5 секунди на ден при стайна температура.
• Съхранение на данни за товара: 1 година.
• Уредът отговаря на следните международни стандарти: TS EN 50470-1, TS EN 50470-3
• Монтаж: триточков (с винтове), на DIN шина (35 мм)
Трифазен двойнотарифен електромер Kohler AEL.TF.16-2 предназначен за домакинства, търговски обекти и индустриални приложения, където е необходимо надеждно трифазно измерване на електроенергията. Отговаря на директивата MID (Measuring Instruments Directive), което го прави подходящ за търговско мерене и разплащателни нужди в Европейския съюз.
Гаранция 24 месеца.
