Описание
Трифазно реле за контрол на напрежението РЕГУЛИРУЕМО, Geya GRV8-05 M460 (производител: Zhejiang Geya Electrical Co. – Китай). Предназначено е за мониторинг и защита на трифазни инсталации. Следи следните параметри: понижено напрежение, пренапрежение, липса на фаза, контрол на последователността на фазите. Измерва собственото си захранващо напрежение – True RMS. Релето осигурява висока точност на измерване (под 1%).
Основни функции и настройки:
– Мониторинг на напрежението: Следене на линейното напрежение между фазите L1, L2 и L3.
– Релето предлага четири основни настройки, които могат да се конфигурират чрез четири потенциометъра:
– 1. Настройка на номиналното напрежение (Un): Чрез потенциометър на предния панел можете да изберете номиналното напрежение на системата: 220V, 230V, 240V, 380V, 400V, 415V, 440V или 460V (фаза-фаза).
– 2. Праг на пренапрежение (U>): Регулирайте потенциометъра, обозначен с „U>“, за да зададете желаното ниво на пренапрежение, при което релето ще се активира (праг на регулиране в диапазона от ±2% до ±20% от избраното напрежение).
– 3. Праг на понижено напрежение (U<): Регулирайте потенциометъра, обозначен с „U<“, за да зададете желаното ниво на понижено напрежение, при което релето ще се активира (праг на регулиране в диапазона от ±2% до ±20% от избраното напрежение).
– 4. Времезакъснение (T): Настройте времето на закъснение чрез потенциометъра, обозначен с „T“, за да определите колко дълго напрежението трябва да остане извън зададените граници, преди релето да се активира. Можете да настроите времето за реакция на релето при откриване на аномалия в диапазона от 0.1 до 10 секунди.
Основни характеристики:
– Захранващо напрежение: 220-230-240-380-400-415-440-460 V AC (фаза-фаза)
– Номинална честота: 45 Hz – 65 Hz
– Обхват на измерване: 176 V – 552 V
– Настройка на прага на напрежението: регулируема от 2% до 20% от номиналното напрежение
– Хистерезис: фиксиран на 2%
– Времезакъснение при включване: 0,5 секунди
– Обхват за настройка на времезакъснението: от 0,1 секунди до 10 секунди, с точност 10%
– Изходен контакт: 1 превключващ (SPDT), номинален ток 10 A при 250 V AC или 24 V DC
– Индикация: зелен LED за захранване и червен LED за състоянието на изхода
– Монтаж: на DIN шина, 1 модул
– Работна температура: от – 20°C до + 55°C
– Одобрение по стандарт: EN 60947-5-1
– Datasheet PDF: Спецификация GRV8-05 M460

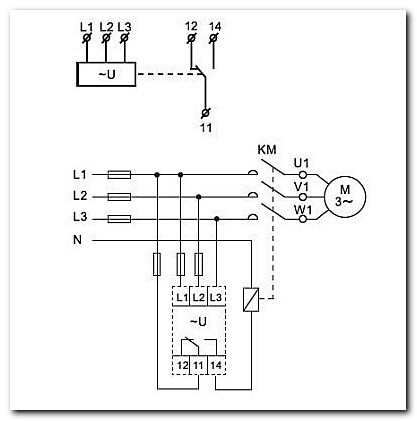

Схема на свързване:
Функционална диаграма:
Трифазно реле за контрол на напрежението РЕГУЛИРУЕМО, Geya GRV8-05 M460 – предназначено за мониторинг на трифазно напрежение. Защита на електрически съоръжения от аномалии като пренапрежение, понижено напрежение, неправилна последователност на фазите и отпадане на фаза.
PDF каталог на устройствата за електрическо управление Geya ⇒ ТУК
Гаранция 24 месеца.
