Описание

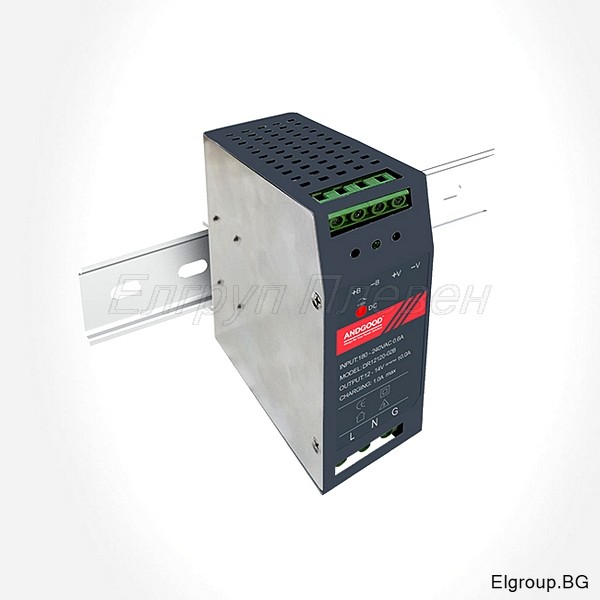

Захранване за DIN шина 12Vdc-10A-120W с UPS функция, Andgood DR12120-01B.
Импулсно захранване с UPS функция, проектирано на базата на 140W ниво (включително ток за зареждане на батерията). Подходящо за захранване на системи за видеонаблюдение, контрол на достъпа, алармени и охранителни системи, пожароизвестяване и други системи за автоматизация, където е необходимо непрекъсваемо захранване и надеждност.
Основни характеристики на захранване за DIN шина 12Vdc-10A-120W с UPS функция, Andgood DR12120-01B:
– Входно напрежение: 190–265V AC, 50–60Hz
– Изходно напрежение: 12–14V DC, регулируемо
– Максимален изходен ток: 10A
– Максимална мощност: 140W (включително 1A ток за зареждане на батерията)
– UPS функция: Възможност за зареждане на 12V/7Ah батерия
– Заряден ток за батерия: до 1A
– Режим на зареждане: Постоянно напрежение, зарядният ток намалява с повишаване на напрежението на батерията
– Ефективност: >86%
– Изходи: 1 изходен канал, и 1 канал за зарядно устройство
– Размери: 43 x 124 x 113 мм
– Монтаж: DIN шина
– Материал на корпуса: Метален
– Работна температура: от -20°C до +45°C
– Относителна влажност: 20% – 80%
Вградени защити:
– Късо съединение: Автоматично възстановяване след отстраняване на проблема
– Пренапрежение: Автоматично възстановяване след отстраняване на проблема
– Претоварване: При ток над 12.5A ±5%, автоматично възстановяване след отстраняване на проблема
– Дълбок разряд на батерията: Изключване при напрежение под 10.5V ±2%
– Предпазител на входа: 5A / 250VAC
Индикация:
– Зелен светодиод: Захранване от мрежата
– Жълт светодиод: Захранване от батерия
– Мигащ светодиод: Процес на зареждане на батерията
Общи насоки за свързване:
1. Входно напрежение (AC):
L (Line): Свържете към фазовия проводник на мрежовото напрежение 220V AC.
N (Neutral): Свържете към нулевия (неутралния) проводник на мрежовото напрежение.
2. Свързване на товар (изход – DC Output):
+V: Свързва се към положителния вход на товара (камера, контролер и т.н.).
-V: Свързва се към отрицателния вход на товара.
* Максимално натоварване: 10A (включително токът за зареждане на батерията).
3. Свързване на батерия (за UPS функция):
BAT+ (или B+): Свържете към положителния (червен) полюс на батерията.
BAT- (или B-): Свържете към отрицателния (черен) полюс на батерията.
* Използвайте само оловно-киселинна батерия 12V, до 7Ah.
* Не свързвайте батерията при включено устройство!
Гаранция 24 месеца.
